高拍儀使用說明書
（一）軟件安裝
1.獲取方式
隨拍攝儀附帶的安裝光盤
2.安裝方式
打開光盤，雙擊廈門哲林高拍儀安裝程序
進入程序安裝向導，單擊【下一步】按鈕，進入個人信息設置
下一步選擇功能安裝，單擊下一步，進入使用說明描述
開始安裝文件
（二）軟件啟動
1.點擊任務欄【開始】菜單，選擇所有程序，打開哲林高拍儀，單擊高拍儀圖標如圖1所示：
圖1

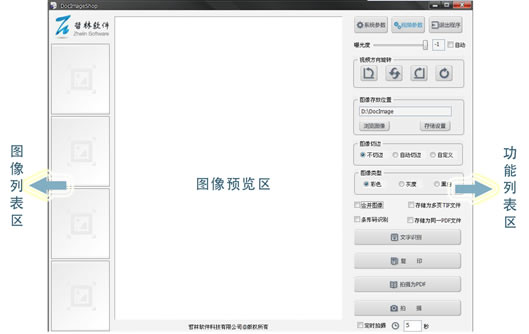

2.識別硬件后啟動并連接到哲林高清拍攝儀上，進入軟件主界面如圖2所示：
圖2
技巧與提示：

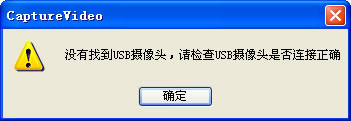

軟件的啟動需依賴于哲林高清拍攝儀設備，若設備未連接，則軟件在啟動過程中會出現如下提示：
此時需要將哲林高清拍攝儀連接到電腦上，再次打開軟件方能連接成功并進入軟件主界面。
(三)功能設置
參數設置分為2類。一類為【系統參數】另一類為【視頻參數】。下面就對這兩種設置進行闡述
3.1系統參數

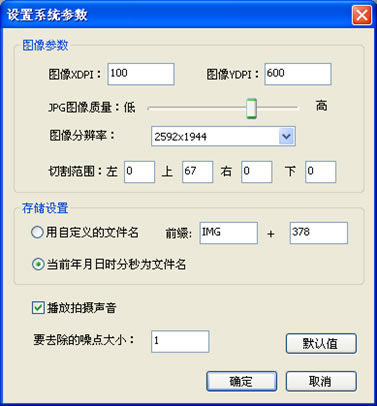

單擊系統參數設置按鈕，出現如圖3所示對話框
圖3
a.圖像參數
DPI設置：用于設置圖片DPI，在打印或者復印的時候需要此值（建議使用系統默認值）
JPG圖像質量：滑塊值越高，圖片質量越高，圖像色彩越明顯（可根據需要調節）
圖像分辨率：設置此值可影響到圖片的質量（建議使用默認值）

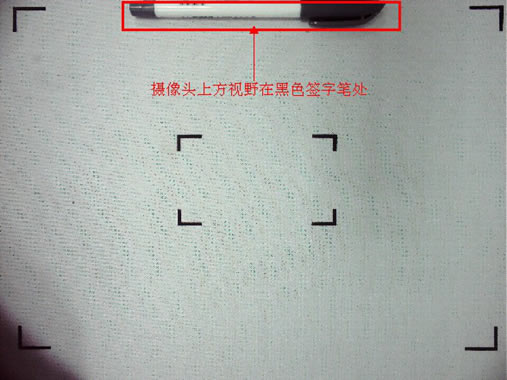

切割范圍：當成像區域出現無法通過攝像頭調節的區域時，可以設置此值。其效果相當于把攝像頭視野調小如圖4、5
切割前
圖4

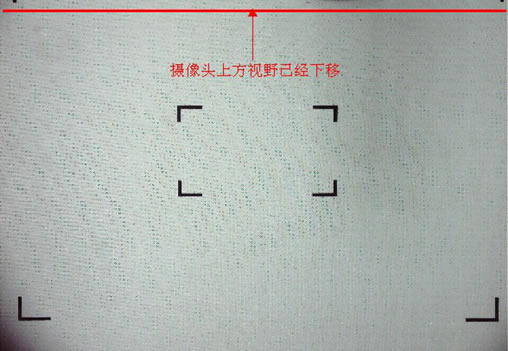

切割后
圖5
b.存儲設置
圖6
存儲設置用于設置圖片文件名，軟件提供2種命名方式：自定義文件名和當前時間來命名
自定義文件名
當前時間文件名
勾選當前系統時間作為文件名最后的命名必定是一串數字。拍攝出來的圖片文件名類似這樣：20130528102835-00.tif
c.其他設置
設置拍照是否有聲音，設置去除噪點值。使用系統默認值即可
a.視頻proc amp
3.4 存儲設置
3.)設置好存放文件夾，單擊【確定】即可生效
3.6圖像切邊
3.8 合并圖像
3.10 存儲為多頁TIF
3.2視頻參數

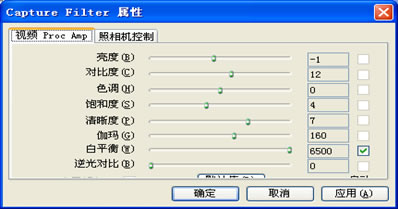

點擊視頻參數按鈕，出現如圖7、8所示軟件界面
圖7
圖8
a.視頻proc amp
視頻proc amp主要用于畫質的調節，此處更改的值會實時影響到軟件主界面的呈像內容。其中包括視頻亮度、對比度、色度、飽和度、清晰度、伽瑪、白平衡，逆光對比的調節。不同型號的高拍儀設備屬性會略有不同。
技巧與提示：
1軟件提供將所有值還原為默認值按鈕，用戶可以點擊該按鈕還原
b.照相機控制

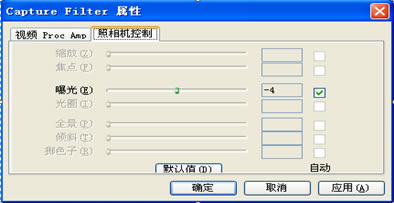

曝光度設置
圖9
曝光度的設置對拍攝圖像的清晰度至關重要，過度的曝光和曝光不充分都影響到拍攝的圖像；軟件默認攝像頭是自動曝光，因此當使用深色底板時可能會產生過度曝光，此時需要用戶手動去調節
操作方法：
1.去掉自動曝光選項
2.調節滑塊，看成像區域視頻效果，效果不佳可以繼續調節滑塊直至可視區域呈像滿意為止，可配合【視頻 proc amp】來調節
技巧與提示：
注意周圍環境的亮度避免強光下設置
視頻方向設置
圖10
視頻方向設置可讓圖像預覽區中圖像的翻轉，增強用戶體驗，拍出的照片和旋轉后的影像一樣
左轉90°
：如按鈕圖標所示預覽區圖像逆時針旋轉90度
：如按鈕圖標所示預覽區圖像逆時針旋轉90度
上下翻轉
：預覽區圖像旋轉180度
：預覽區圖像旋轉180度
右轉90°
：如按鈕圖標所示預覽區圖像順時針旋轉90度
：如按鈕圖標所示預覽區圖像順時針旋轉90度
刷新圖像
：刷新預覽區影像
：刷新預覽區影像3.4 存儲設置
圖11
存儲設置用于設置拍攝圖片的存儲目錄。軟件默認存放在D:\DocImage，如有需要也可更改存儲目錄
操作方法：
1.)單擊【存儲設置】按鈕
2.)彈出瀏覽文件夾對話框，如圖12所示
圖12
3.)設置好存放文件夾，單擊【確定】即可生效
3.5 瀏覽圖像
提供用戶瀏覽拍攝的圖片
操作方法：
單擊左側圖像列表區即可瀏覽
右鍵點擊左側圖像列表區，彈出菜單，選擇相應項即可操作，如圖13
圖13
要瀏覽以往拍攝的圖像可以單擊按鈕
瀏覽文件夾內的所有圖片
瀏覽文件夾內的所有圖片3.6圖像切邊
圖14
圖像切邊是在預覽區域切出要拍照的區域，拍攝后即可拍出該區域的圖片
切邊說明
【不切邊】：所見即所得，未加任何裁剪拍攝出攝像頭區域內的影像
【自動切邊】：自動裁剪減出目標物體的矩形影像
【自定義切邊】：自己設置切邊區域，拍攝后生成的圖片是切邊區域的影像
操作方法：
對不切邊和自動切邊只需勾選即設置成功，點擊拍攝即可

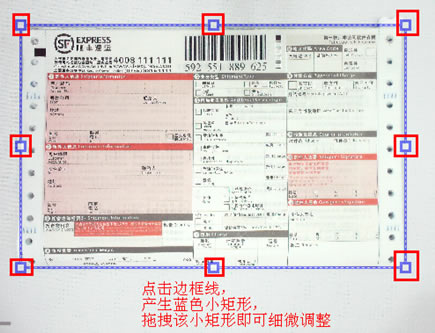

對自定義切邊勾選后，在視頻預覽區內點擊鼠標并拖拽至目標區域被框選。若對截選區域不滿意，仍可點擊某一邊框，拖拽移動該邊框線上的藍色小矩形即可對截選區域進行細微調整，如圖15
圖15

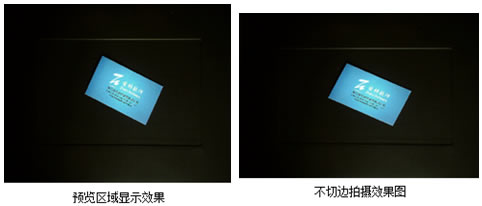

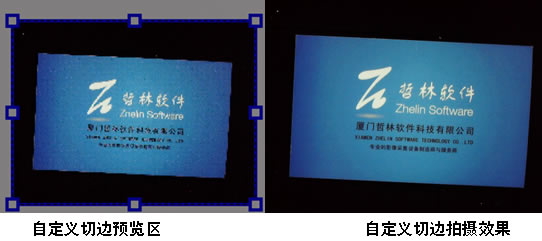

各切邊效果如下：
技巧與提示：
1.圖像切邊中的自動切邊只對黑底板有效，若是白底板則無效。
2.不能過度曝光，否則切邊不準確
3.7 圖像類型
圖像類型有3中，分別為彩色、灰度、和黑白
此設置影響到拍攝出來的圖片效果
圖像類型說明：
【彩色】：拍攝出來的圖片是彩色的
【灰度】：拍攝出來的圖片是灰色
【黑白】：拍攝出來的圖片是二值圖，即只有黑白色
操作方法：
1勾選其中一項，點擊拍攝即可

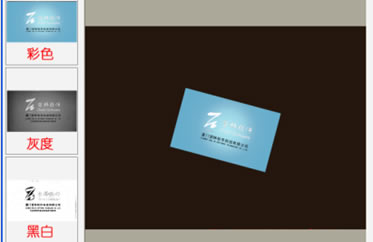

拍攝效果如下圖16所示
圖16
3.8 合并圖像
合并圖像是指將2張圖片整合拼接在一起。在合并確定前可以設置合并方式、圖片位置調換
操作方法：
勾選【合并圖像】選項；
點擊拍攝2張要合并的圖像；

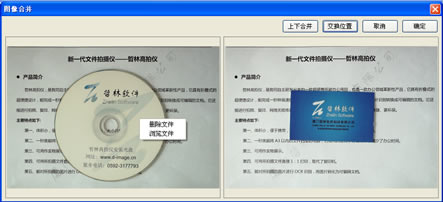

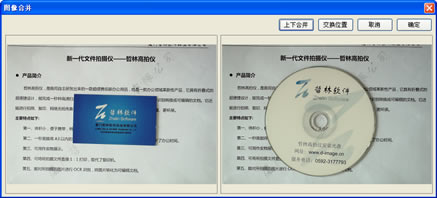

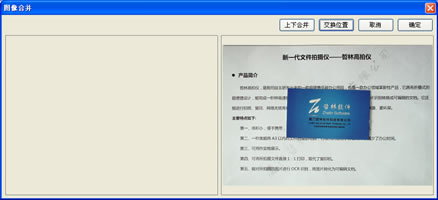

調整合并方式并確認合并。如圖17：
圖17

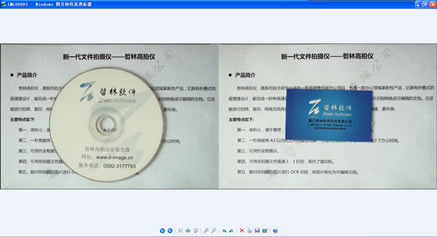

合并后的圖像效果如圖18：
圖18
技巧與提示：
1.合并后的圖像色彩模式依照當前色彩模式來決定。比如第一次選擇彩色拍攝，第二次選擇灰度拍攝，倘若在合并前并未把色彩模式設置為彩色，則合并后的的圖像類型為灰度圖，如合并前修改圖像類型為彩色則合并后的圖像類型是彩色圖
2.可以配合其他選項使用如切邊，色彩類型等
3.合并前若發現有不合適的圖片可以刪除圖片如圖19、20所示：
圖19
圖20
3.9 條碼識別
軟件提供條碼識別功能，勾選為條碼識別后，當前的文件命名方式無效，拍攝出來的圖片以條碼內容命名，若拍攝的影像中無條碼，則會提示識別不到條碼并且命名方式仍為原命名方式
操作方法：
1.勾選【條形碼識別】
2.拍攝

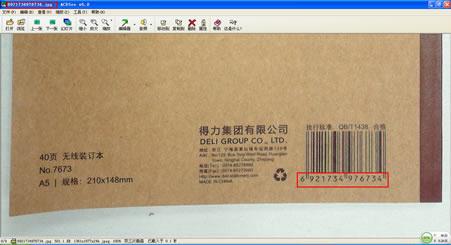

效果如圖21
圖21
3.10 存儲為多頁TIF
此功能提供將多張TIF圖片文件存儲為一張TIF文件。
使用此功能前必須確保圖像類型為黑白，只有黑白圖像類型才能勾選存儲為多頁TIF文件
操作方法：
1.圖像類型選擇【黑白】
2.勾選【存儲為多頁TIF文件】（與【存儲為同一PDF文件】互斥，這兩個選項只能勾選其中的一項）
3.點擊【拍攝】按鈕

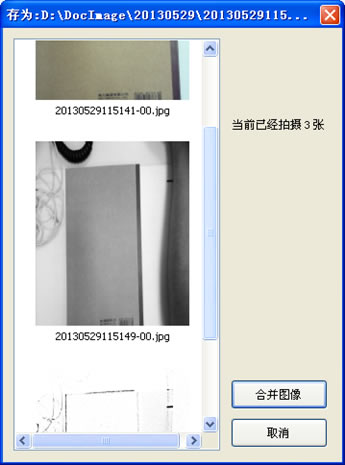

4.點擊對話框中的【合并圖像】按鈕如圖22所示
圖22
技巧與提示：
1.對話框標題為合并圖像后該文件的完整路徑，右鍵點擊圖片預覽窗體可以瀏覽和刪除該圖片，刪除后的圖片不做為合并圖像的內容，右側提示為要合并的圖片數量
2.此功能可以和圖像切邊一起組合使用
3.如果合并的數量比較多，需要延時等待
3.11 存儲為多頁PDF文件
和TIF一樣，目的是將多張圖片轉換為一個PDF文件
操作方法：
勾選【存儲為同一PDF文件】（與【存儲為同一PDF文件】互斥，這兩個選項只能勾選其中的一項）
點擊按鈕【拍攝為PDF】
重復步驟2的操作
點擊對話框中的按鈕【合并圖像】
效果如圖23
圖23
技巧與提示：
1.對話框標題為合并圖像后該文件的完整路徑，右鍵點擊圖片預覽窗體可以瀏覽和刪除該圖片，刪除后的圖片不做為合并圖像的內容，右側提示為要合并的圖片數量
2.此功能可以和圖像切邊、圖像類型一起組合使用，合并不同類型的圖像如圖19
3.如果合并的數量比較多，需要延時等待
3.12 文字識別
文字識別將圖片中的文字材料變?yōu)榫幋a的文字，此功能需安裝有完整版的office2003
操作方法：
1.設置要要識別區域（切邊）
2.點擊按鈕【文字識別】
技巧與提示：
1.可以自定義要識別區域
2.此功能需安裝有完整版office2003，如沒有則不能識別
3.13 復印
所見即所得，將擺放好的物品通過【復印】按鈕復印出來
操作方法
1.設置好物品擺放
2.點擊【復印】按鈕復印
技巧與提示：
確保電腦已連接上打印機，否則打印失敗
3.14 定時連拍
軟件提供定時拍攝功能，用戶只需設置拍攝時長，勾選定時拍攝即可
操作方法：
1.設置間隔拍攝時間
2.勾選【定時拍攝】

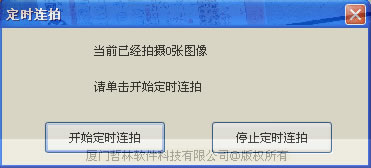

3.在彈出的對話框中點擊開始定時連拍，如圖24所示
4.取消定時連拍時，點擊【停止定時連拍】按鈕
圖24
技巧與提示：
在定時連拍的過程中可以設置圖像切邊，圖像類型等，組合起來使用
（4）常見問題與解決方案
a.如何提高OCR識別率？
OCR功能識別率取決于文字與背景的對比度和清晰度，在兩個條件都達到一定要求的情況下一般可達95%以上，同時保證以下條件：
1、裁切只有文字的部分圖片；
2、盡量保證文字不傾斜（如果傾斜，請先旋轉圖片）；
3、拍攝時調整視頻屬性提高文字清晰度。
b.如何編輯文本文件？
對需要編輯的文件拍照后進行文字識別后，可以直接對文檔進行編輯
c.如何更好的自動切邊
為要得到的較好的自動切邊效果，拍攝時需背景和拍攝溫度有一定色差，推薦使用黑底板拍攝文檔
d.采集的圖片占用磁盤空間偏大，要如何操作才可以使圖片占用磁盤空間變小
1.點擊【系統參數】，調節圖片質量，JPG圖像質量越低，生成的圖片占用的磁盤空間越小
2.點擊【系統參數】調節圖片分辨率
3.使用切邊功能
4.以上操作組合使用
e無法找到設備？
1、設備未連接，請連接設備
2、設備已連接，但是仍出現此情況，原因可能是設備已經被其他進程占用需要關閉其他視頻軟件或者USB口，若仍有問題嘗試換個U口再打開軟件
f.設備連接但是軟件視頻預覽區無法成像
軟件可以打開說明硬件已經被識別并連接上了，先確保拍攝儀上的燈是否是亮的（藍色燈），沒亮說明拍攝儀已損壞，如果是亮的，則原因是沒有視頻數據流傳輸，可用以下方法嘗試解決：
1換個USB接口連接拍攝儀
2換一條數據線連接拍攝儀和USB
3更新系統的USB驅動
g.設備管理器中圖像處理設備出現黃色問號和感嘆號怎么辦？
1.請更新USB驅動，可用專門的驅動軟件更新或去官網下載
F) 無法掃描條碼
1.確認拍攝物有條碼
2.拍攝出來的圖片質量太低
